减压阀的工作原理及其设置要求
发布时间:2022-03-09 15:09:31浏览次数:1998

减压阀在消防给水和自动喷水灭火系统中应用广泛,今天大家一起来看一看减压阀的工作原理及其设置要求。

一、工作原理

减压阀的工作原理及其设置要求

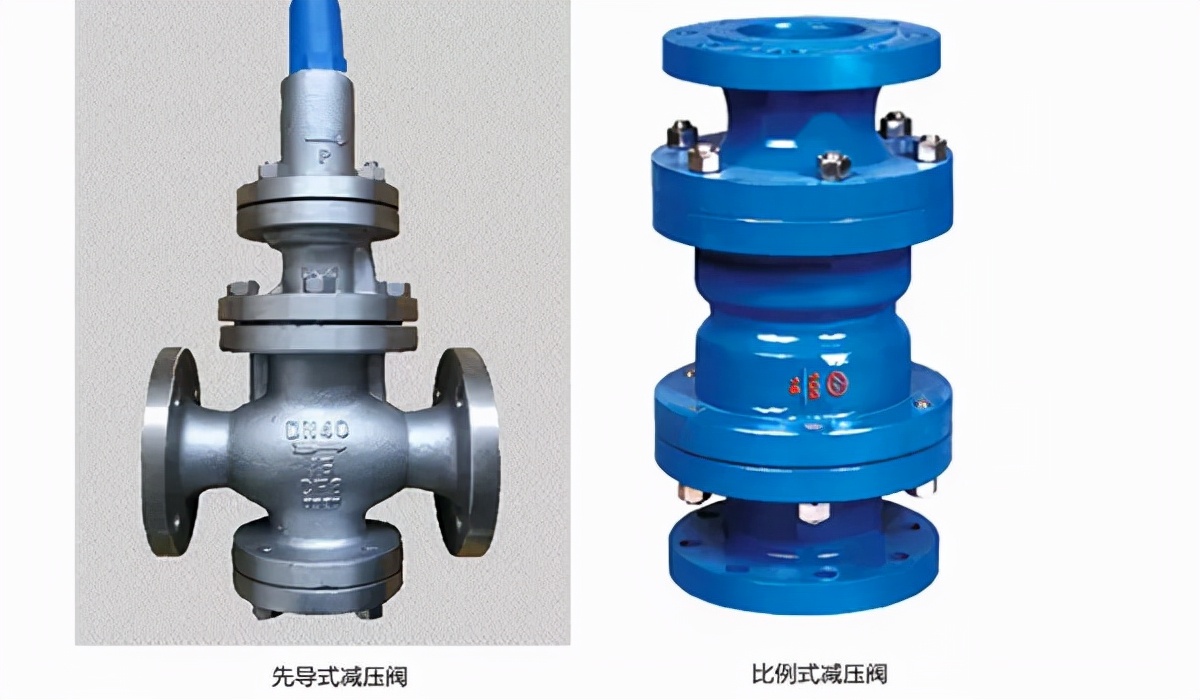

1、先导式减压阀

先导式减压阀的工作原理是通过改变节流面积,让管道系统中的流速及流体的动能发生改变,产生不同程度的压力损失之后,达到管道内部减压的目的,通过控制和调节,让阀门内部压力的波动与弹簧力达到一种平衡,最终使得管道中的阀后压力保持在一定的误差范围内恒定。

2、比例式减压阀

比例式减压阀是一种按照数值比例来控制阀后压力的减压阀,比例式减压阀进口压力与出口压力成比例,当阀前压力增加时,阀后压力按比例增加,反之亦然。比如:4:1,3:1,2.5:1,2:1,1.5:1。

二、主要应用

减压阀的工作原理及其设置要求

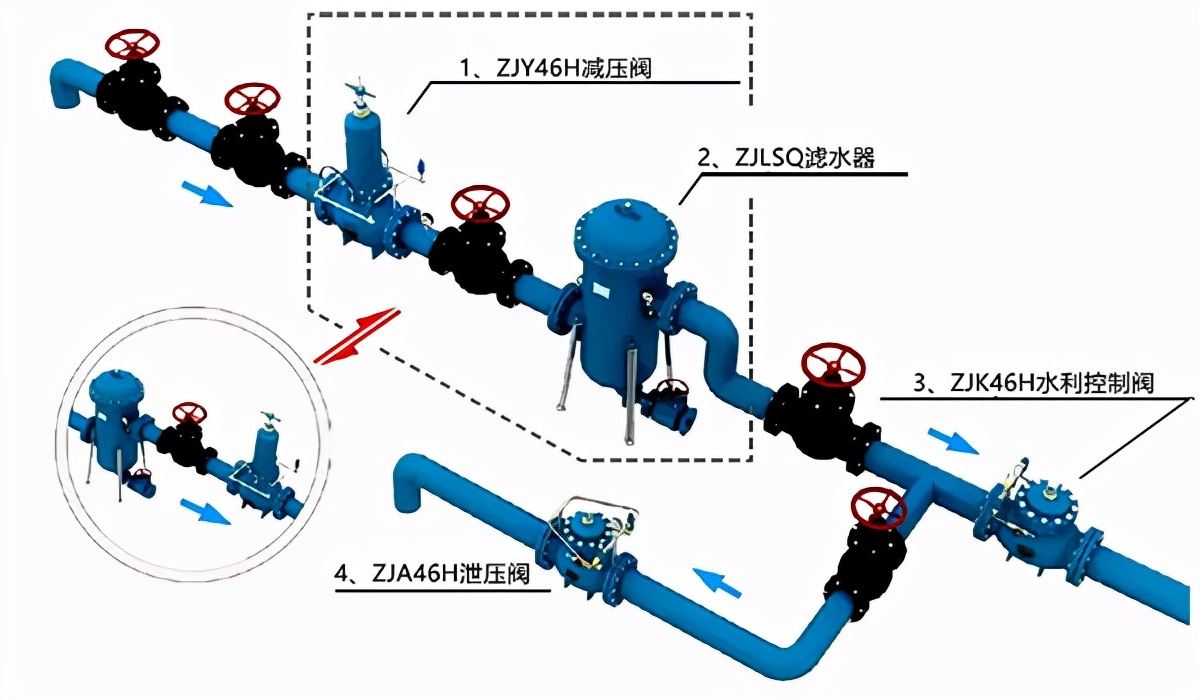

经过组合式减压阀减压后的流体通过滤水器过滤后,再通过水力控制阀进入各个用水点。如果管道超压,泄压阀会充分打开并及时泄压。

1、提供稳定可靠的低压冷却水

组合式减压阀在确保机组用水量的前提下,为阀后用水点提供稳定可靠的低压冷却水。其减压比最大可达12:1。组合式减压阀上装备的反冲排污系统可以适用较差介质,安全锁定系统则可以确保在系统遭受严重损坏时出口端压力仍保持低压。

2、提供清洁水源

技术供水系统上安装的滤水器,可以为机组提供清洁水源,以防杂质进入机组造成损坏。滤水器如果安装在组合式减压阀之后,用户可以选择较小压力级别的滤水器,但是过多的杂质会影响到减压阀性能的稳定发挥。

3、截断管道介质流动及消除管道水锤压力

技术供水系统上的水力控制阀可以通过快速开启和缓慢关闭达到截断管道介质流动及消除管道水锤压力的目的。性能良好的水力控制阀在开启和关闭的同时可以进行反冲排污,确保工况时不卡阻。

4、保持管道的安全压力

技术供水系统上的泄压阀能准确地保持管道的安全压力,一旦管道超过整定压力,泄压阀会充分打开并及时泄压。性能良好的泄压阀除了具有反馈系统外,也带有强制开启手柄,在万一的故障时可切换反馈系统或直接手动排放。

三、设置要求

减压阀的工作原理及其设置要求

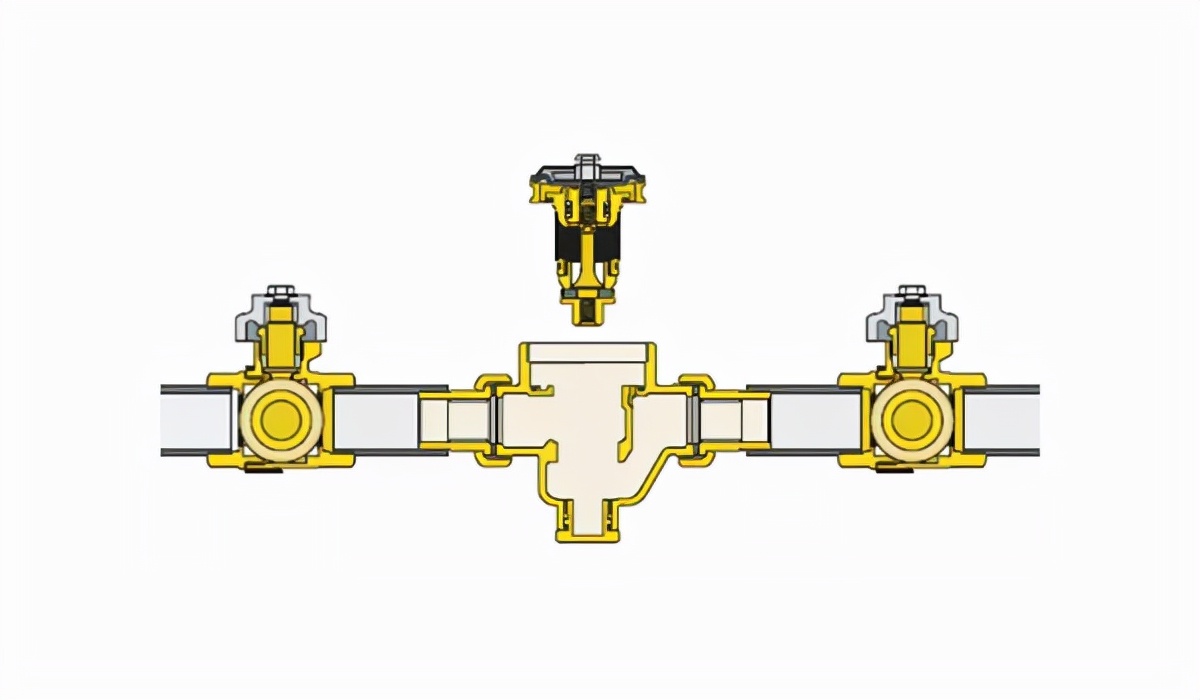

1、减压阀应设置在报警阀组入口前,当连接两个及以上报警阀组时,应设置备用减压阀。

2、减压阀的进口处应设置过滤器,过滤器的孔网直径不宜小于4目/c㎡~5目/c㎡,过流面积不应小于管道截面积的4倍。

3、过滤器和减压阀前后应设压力表,压力表的表盘直径不应小于100mm,最大量程宜为设计压力的2倍。

4、过滤器前和减压阀后应设置控制阀门。

5、减压阀后应设置压力试验排水阀。

6、减压阀应设置流量检测测试接口或流量计。

7、垂直安装的减压阀,水流方向宜向下。

8、比例式减压阀宜垂直安装,可调式减压阀宜水平安装。

9、减压阀宜有保护或锁定调节配件的装置。

10、接减压阀的管段不应有气堵、气阻。
